자가진단 목록

1. [케이스] 650(640)케이스 CD-ROM, HDD 설치방법

   [유의점] 주의사항 꼭 숙지하시고 작업을 하시기 바랍니다.
   케이스 분해시 부품은 매우 약하기 때문에 조그만 힘으로도 부러지거나 손상될 수 있습니다.이점 유의하시기 바랍니다.부품 파손시 유상으로 진행될 수도 있기 때문에 아래 방법으로 진행이 어려운 경우 무리하게 작업하지 마시고 , 가급적 서비스 점검을 진행하시는 편이 좋습니다.서비스 접수는 tel.1588-1118로 하시면 됩니다.

   1. 본체를 개방하는 일은 PC를 능숙하게 다를 줄 아시는 분이 하셔야만 합니다. 경험이 없으신 경우 이 작업은 PC의 손상 및 고객님의 안전을 보장해 줄 수 없습니다. PC의 손상이 있는 경우 모든 책임은 고객님에게 있습니다. 이점 양해해 주시기 바랍니다.
   2. 손을 보호하기 위한 얇은 고무장갑을 끼셔야 합니다.(이유 : 면장갑 사용시 장갑의 실이 보드에 붙을 수 있습니다. 화재의 위험이 있습니다. )
   3. 고객님 PC를 개방하기전에 전원코드를 본체(파워서플라이)에서 빼주셔야 합니다.이때는 손에 물이 묻어 있으시면 안됩니다. 고무장갑을 끼고 빼주시기 바랍니다. (이유:신체 감전 및 잔류 전원으로 인한 손상을 막기위함입니다.)
   4. 본체 안의 부품은 매우 약하기 때문에 조그만 힘으로도 부러지거나, 손상될 수 있습니다.이점 유의하시기 바랍니다.
   5. 모든 작업을 마친 후 본체 전원을 켰을때 부팅이 되지 않거나, 전원이 안들어오면 바로 즉시 A/S 서비스 센터 1588-1118번으로 접수하시기 바랍니다.

   [CD-ROM 장착방법]

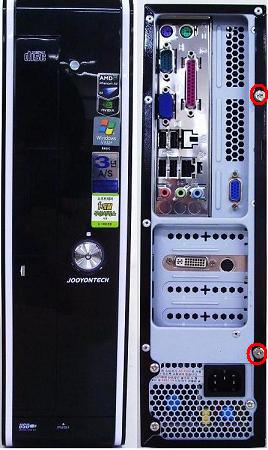

   1.케이스 뒷면 나사를 제거후 케이스 덮개 부분을 아래 화살표 방향으로 당겨줍니다.

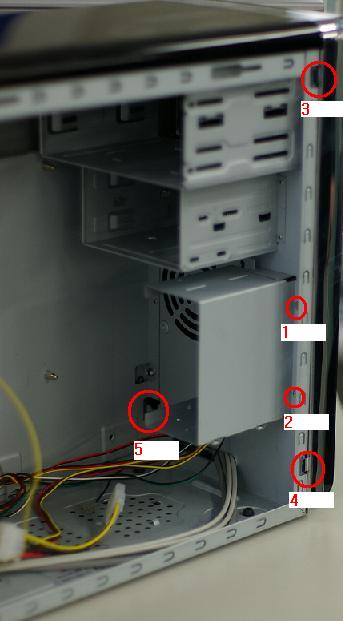

   2.아래 그림의 번호 순서로 작업을 진행하겠습니다.

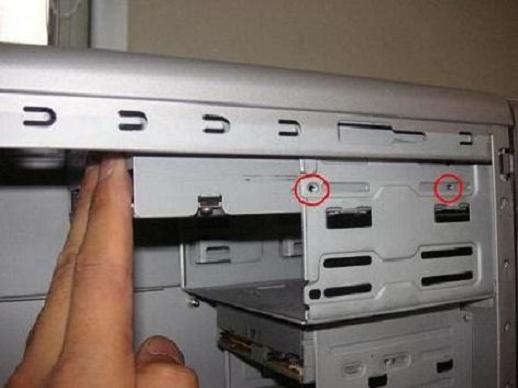

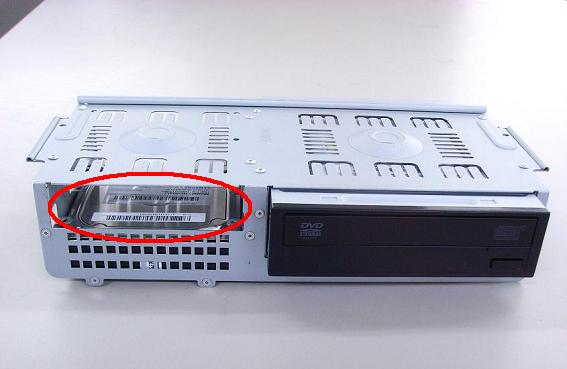

   3.우선 하드디스크 고정된 부분을 제거합니다.

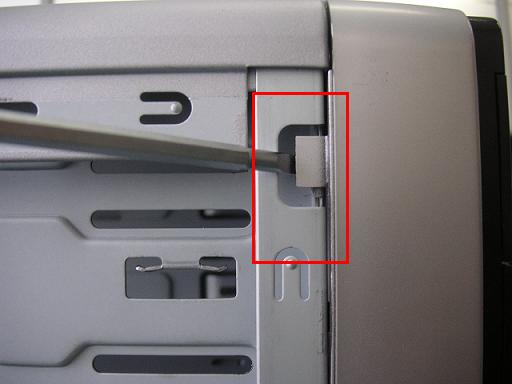

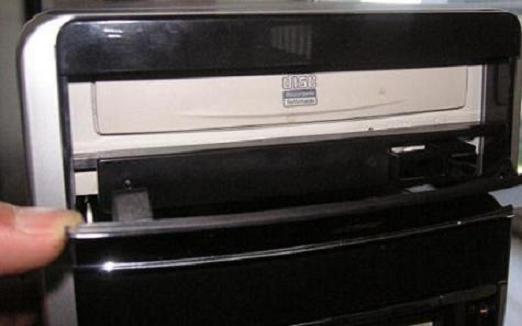

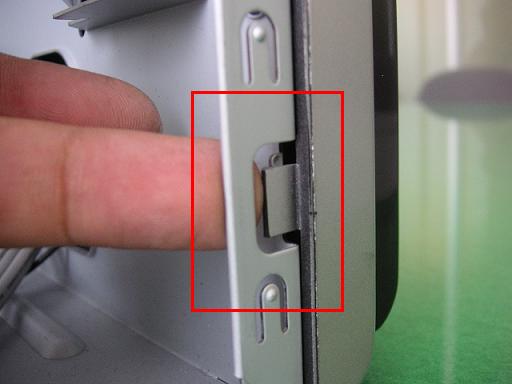

   4.각 케이스 각 고정된 부분을 손가락이나 드라이버를 이용해 틈을 만든후
   케이스 덮개를 분리하시기 바랍니다.

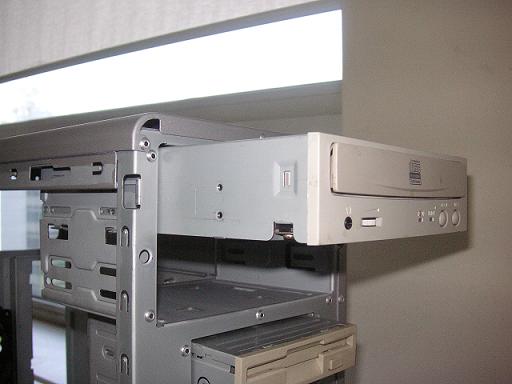

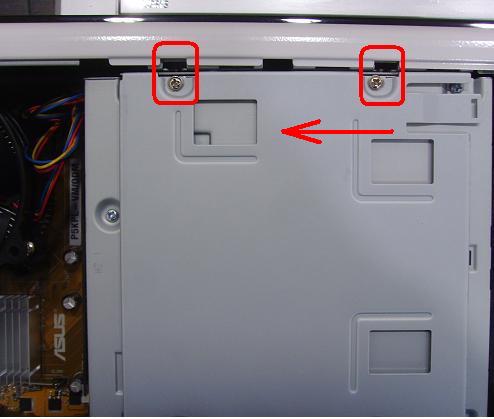

   5.새로 구입하신 CD-ROM을 장착후 나사로 고정합니다.





   6.다시 역순으로 케이스 덮개를 닫으면 설치가 완료되었습니다.



   [HDD(하드디스크) 장착방법]

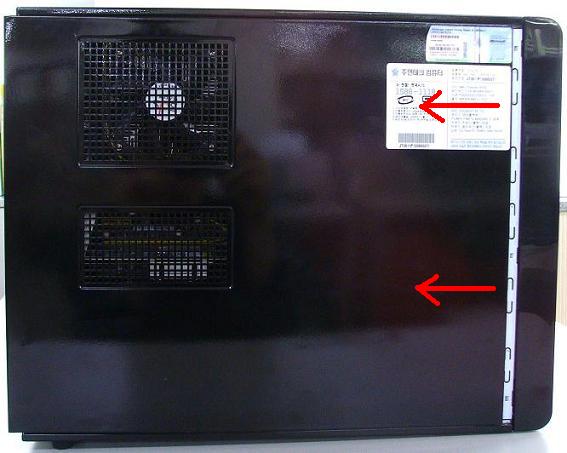

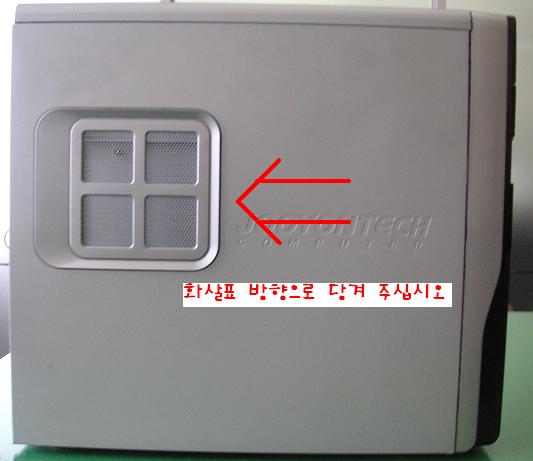

   1.케이스 뒷면 나사를 제거후 케이스 덮개 부분을 아래 화살표 방향으로 당겨줍니다.

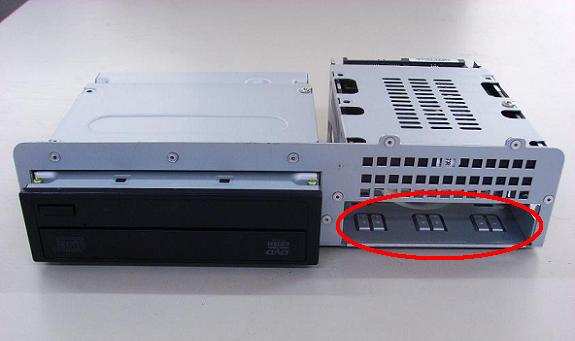

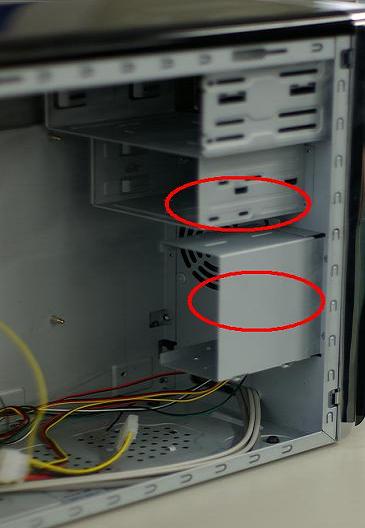

   2.아래 그림중에서 원하시는 부분에 하드디스크를 각각 장착하시기 바랍니다.

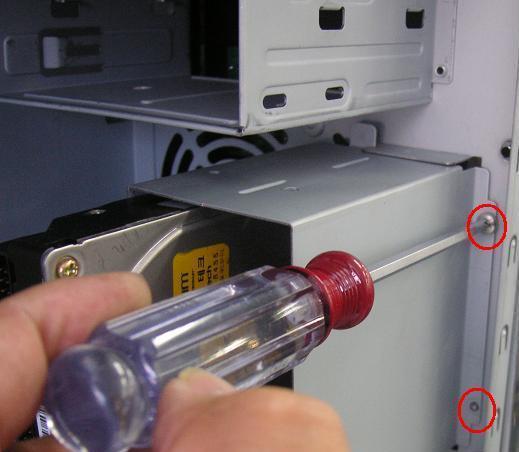

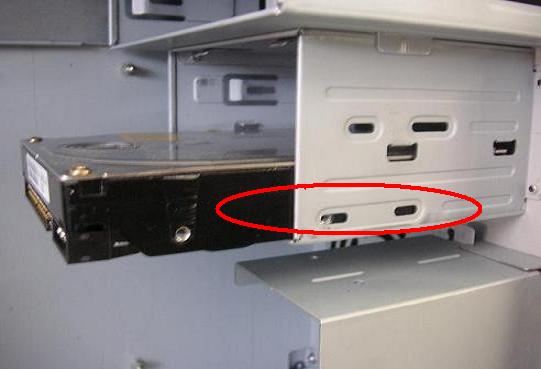

   3.아래는 각각 장착하는 모습니다.(장착후에는 홈에 나사를 단단히 고정합니다.)





   4.장착 완료후 전원공급장치에 있는 전원 케이블과 데이터 케이블을 각각 연결합니다.



   5.메인보드 부분에도 연결합니다.



   6.완료후 역순으로 조립을 하시면 완료됩니다. 설치가 완료되었다면 아래 방법으로 파티션 설정후 포맷을 진행하시기 바랍니다.

   (1)시작 ->제어판 ->성능 및 유지관리 ->관리 도구 ->컴퓨터 관리를 클릭합니다.
   (2)저장소 클릭 ->디스크 관리를 누릅니다.
   (3)할당되지 않음이라고 설정된 디스크 선택후 마우스 오른쪽 버튼을 눌러서 새 파티션을 누릅니다.
   (4)파티션 만들기 마법사가 나오면 다음을 누릅니다.
   (5)주파티션에 선택이 되어있으면 확장 파티션 선택후 다음을 누릅니다.
   (6)파티션 지정 크기가 나오면 그냥 다음 누릅니다.
   (7)드라이브 문자 할당을 한 후 다음을 누릅니다.
   (8)파일 시스템

   닫기

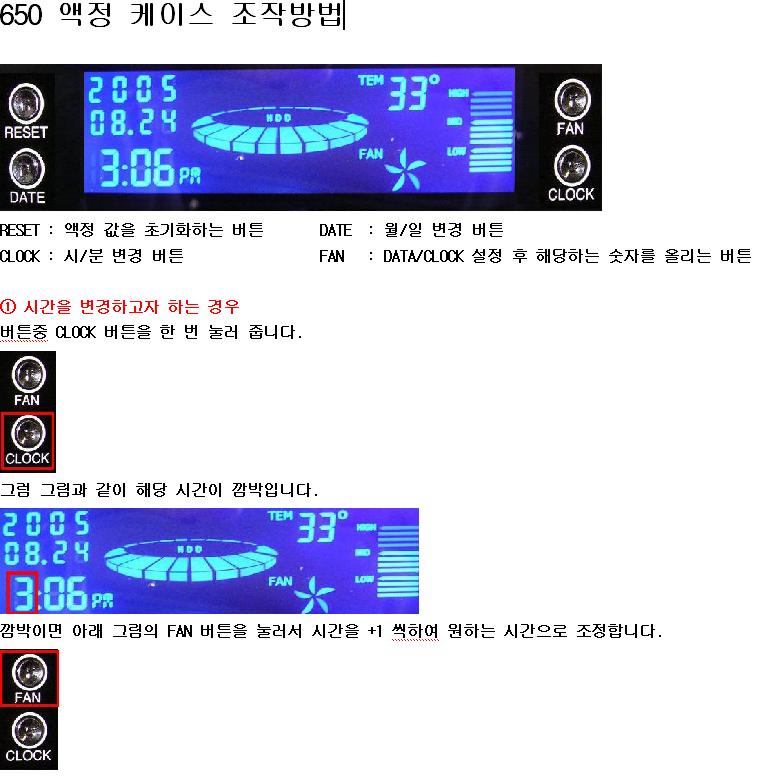

2. [케이스] 650 케이스 액정 설정 방법

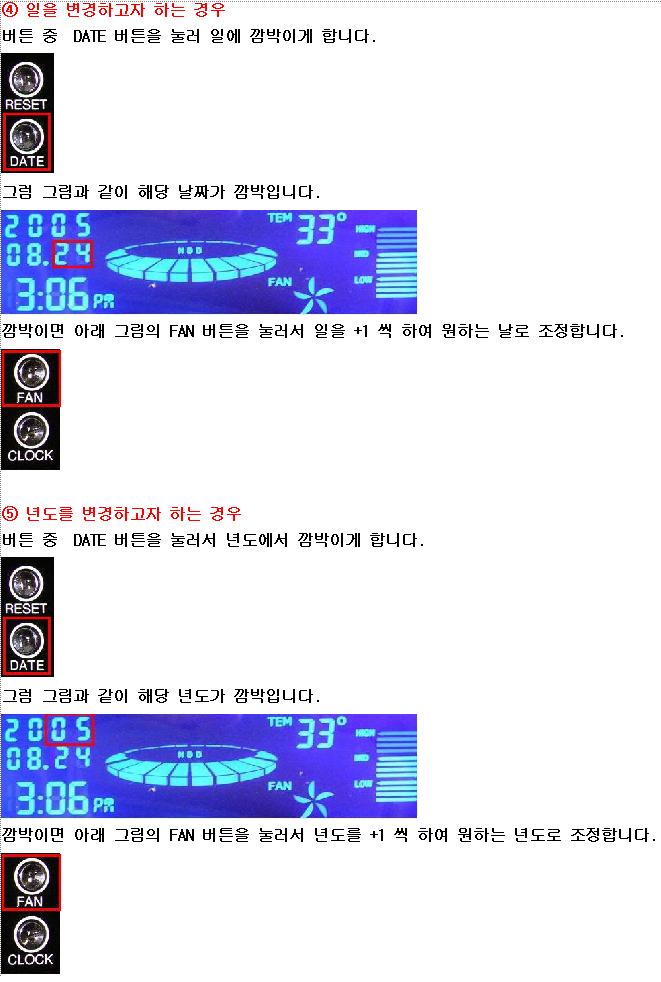

   650 블랙 액정 케이스의 경우 시간이나 날짜 설정하는 방법입니다.

   DATE와 CLOCK을 이용하여 설정을 하게 되고 FAN을 눌러주면 숫자가 변하게 됩니다.
   아래 내용을 보시고 설정을 해보시기 바랍니다.





   닫기

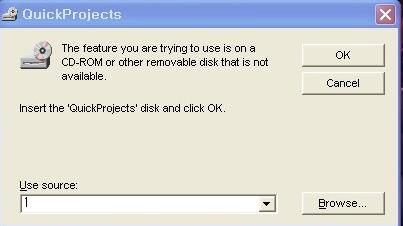

3. [복합기] 부팅시 QuickProjects, photogallery, trayapp 메세지 뜰때 조치법

   [적용 모델]
   HP 복합기 1311 , 1315 , 1402

   [원인]
   HP 복합기를 사용하는 모델에서 일부 구성 요소가 설치되지 않는 경우

   [증상]




   [조치방법]
   여기서는 QuickProjects 메세지 뜰때 조치법에 대해서 설명드리겠습니다.

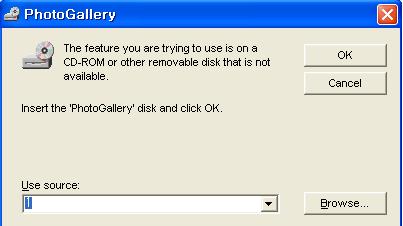

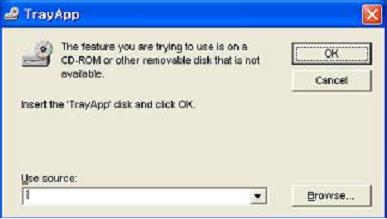

   photogallery 나 trayapp도 같은 방법으로 진행하시면 됩니다.
   1. HP 복합기 구입시 제공 받은 드라이버 시디를 넣습니다.
   2. 오류가 메세지가 나타난 상태에서 Browse를 클릭한후 HP 복합기 드라이버 시디가 있는 경로로 위치 지정을 합니다.
   일반적으로는 D 드라이브로 설정하시면 됩니다.
   컴퓨터 설정 상태에 따라 드라이브 명은 다를 수 있습니다.
   다를 경우에는 해당하는 드라이브 명으로 지정하시면 됩니다..
   3. 드라이브명 설정한후 SETUP 폴더를 클릭합니다. 1~3번 단계 그림은 아래와 같습니다.

   4. QuickProjects( photogallery , trayapp) 폴더를 클릭합니다.

   5. QuickProjects.msi ( photogallery.msi , trayapp.msi ) 선택후 열기를 누릅니다.

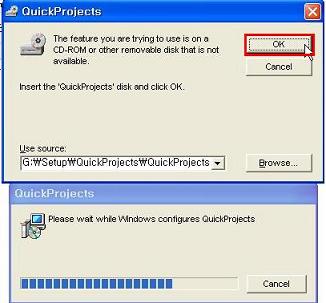

   6. OK 버튼을 누르시면 설치가 완료됩니다..

   7. 위 방법으로 해결이 불가능한 경우 HP 문제 해결 클릭하기 참고하시기 바랍니다.


   닫기

4. [TV수신카드] 시그마 TV II 수신카드 유선채널 설정방법

   [적용 모델]
   시그마 TV II 수신카드가 장착된 모델

   [해결방법]
   안테나 및 유선 케이블 설치 부분은 죄송하지만 주연테크에서는 기술지원하지 않습니다.
   시청하고 계신 해당 방송 업체쪽으로 문의를 하셔야 합니다.

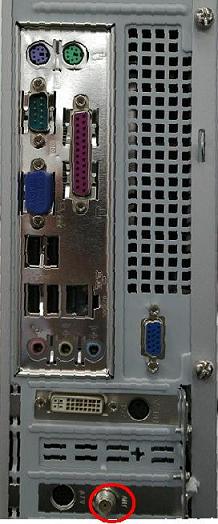

   1. 본체 뒷면(빨간색 부분)에 안테나 단자를 확인합니다.

   2. 안테나 또는 CATV 연결 케이블(안테나선)을 안테나 단자에 연결합니다.
   안테나선이 아닌 일반 안테나 연결시 난시청 지역은 수신이 원활치 않을 수 있습니다.
   CATV 연결 케이블(안테나선)은 시중 전파사나 혹은 대형 마트에서 구입 가능합니다.
   아래 그림참조

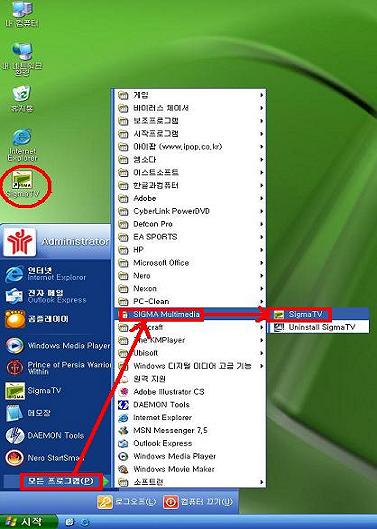

   3. 케이블 연결 설정이 완료되었다면 sigma TV 프로그램을 실행합니다.

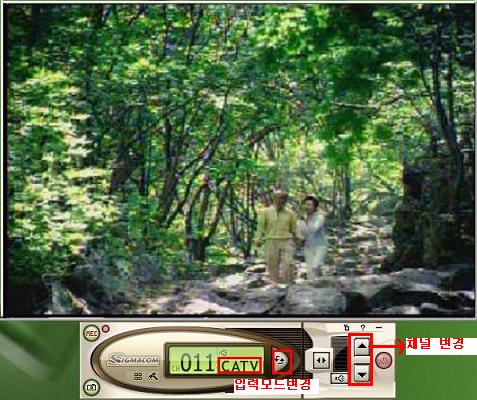

   4. 실행하면 아래 그림처럼 TV 화면이 나오게 됩니다.
   기본 설정은 TV로 되어있으므로, 입력모드 선택을 눌러 CATV로 설정합니다.
   입력모드 순서는 TV->CATV->VIDEO->S-VHS->File 순서입니다.
   채널 변경 버튼을 눌러 다른 채널도 보실 수 있습니다.

   5. 수신되는 채널이 기본 공중파외에 없는 경우라면 채널 스캔을 통해
   현재 수신 가능한 모든 유선 방송채널 등록 가능합니다.

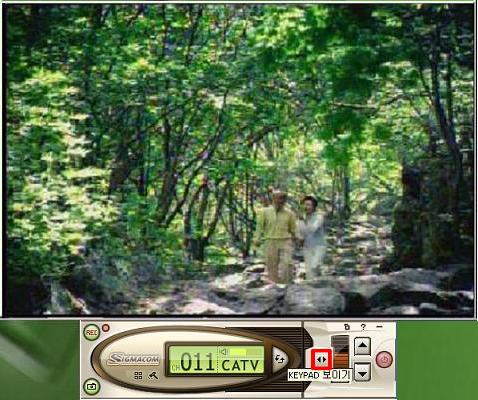

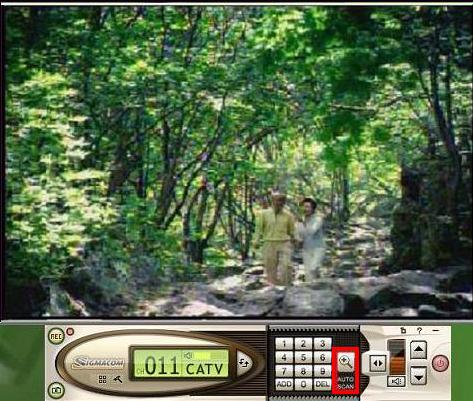

   아래 KEYPAD 보이기 버튼을 클릭

   6. AUTO SCAN 버튼을 클릭

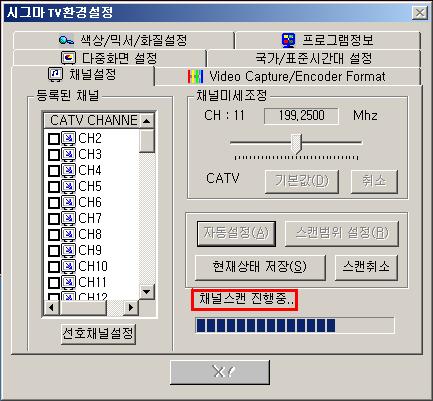

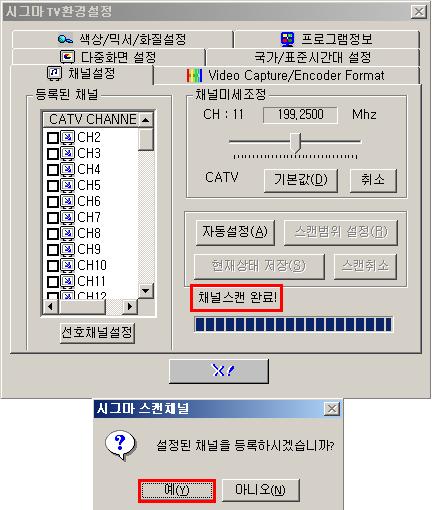

   7. 채널 스캔 진행중 메세지가 나오면서 수신 가능한 채널이 자동적으로 등록됩니다.

   8. 채널 스캔 완료가 나오면 예버튼을 눌러 등록하시면 됩니다.



   닫기

5. [TV수신카드] 시그마 TV II 수신카드 예약 녹화 방법

   [적용 모델]
   시그마 TV II 수신카드가 장착된 모델

   [해결방법]
   1.sigma TV 프로그램을 실행합니다.

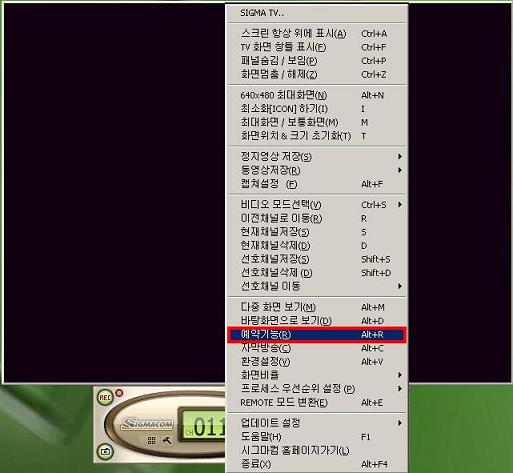

   2.화면에 오른쪽 마우스 클릭후 예약 기능을 클릭합니다.

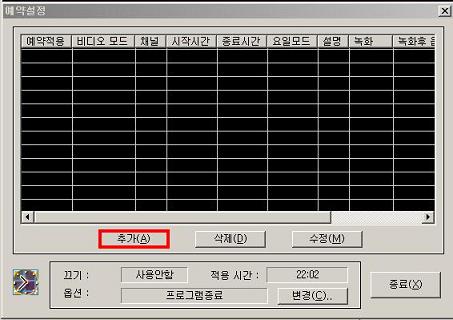

   3.예약설정에서 추가 버튼을 클릭합니다.

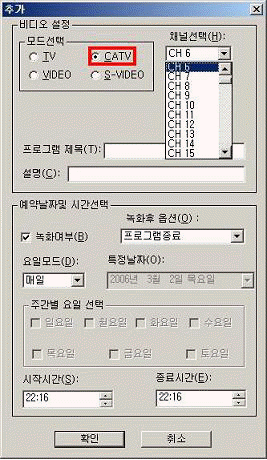

   4.예약 녹화를 하기 위한 설정창입니다.
   모드 선택은 일반적으로 CATV(케이블TV)로 설정합니다.
   공중파만을 시청하시는 경우라면 TV로 설정하시면 됩니다.
   채널 선택은 녹화를 원하는 채널 설정합니다.
   녹화여부에는 반드시 체크, 녹화후 옵션(녹화후 프로그램을 종료할 것인지 컴퓨터를 끌것인지 여부) 설정, 원하시는 날짜 , 녹화를 시작할 시간과 종료 시간을 각각 설정하시면 됩니다. 설정 완료후 확인 클릭합니다.

   5.예약 설정이 완료된 창입니다.
   예약 녹화한 내용을 변경할 내용이 있다면 수정 버튼을 눌러 조정이 가능합니다.

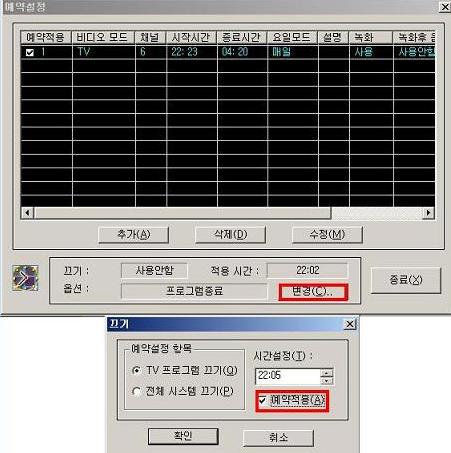

   녹화후 TV 끄기 세부 설정을 원하시는 경우라면
   옵션 변경 버튼을 클릭 ->시간 설정에 끄기를 실행할 시간을 적습니다. 예약 적용에 체크를 합니다.
   ->완료후 확인합니다.

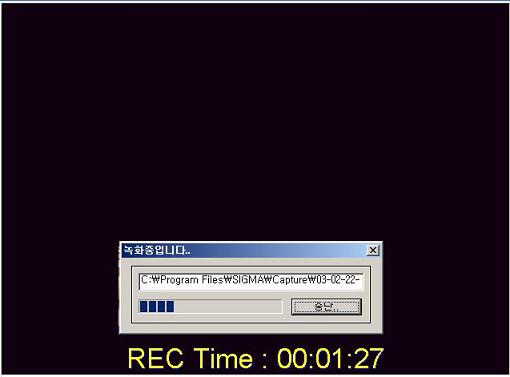

   6.아래 그림처럼 예약 녹화한 시간에 녹화가 진행이 됩니다.

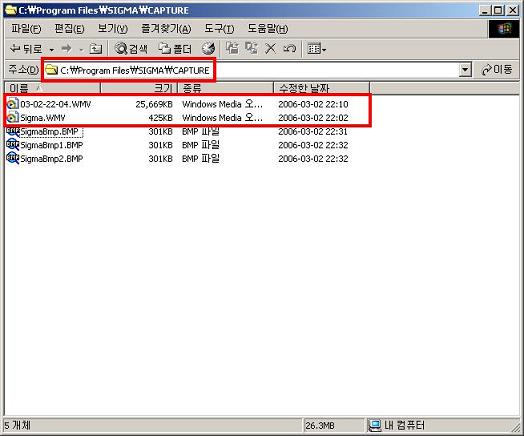

   7. 녹화 완료후 C:\Program Files\SIGMA\CAPTURE 폴더에 가시면
   녹화된 동영상을 확인하실 수 있습니다.

   참고! 하드디스크 여유 공간이 부족하거나 혹은 녹화시 다른 작업을 하는 경우 녹화된 동영상이 끊기거나 올바르게 저장되지 않을 수 있습니다. 따라서 하드디스크 일정 여유 공간(압축률에 따라 다를 수 있으나 1시간 분량 기준으로 4~5GB 이상)을 확보하셔서 진행하셔야 하며 녹화중에는 가급적 다른 작업을 진행치 않을것을 권장합니다.

   닫기

6. [XP] HP F370 복합기 드라이버 설치시 인식안되는 경우

   [적용 모델]
   HP F370 복합기

   [적용 운영체제]
   윈도우 XP 홈에디션만 적용 (주의! 윈도우 미디어 센터의 경우에는 해당되지 않습니다.)

   [해결방법]
   1. 우선 아래 적용 패치를 다운로드후 저장합니다.

   < 다운로드 >

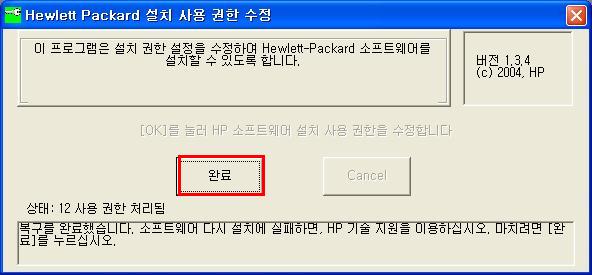

   2. 아래 그림을 참고하셔서 설치 진행을 합니다.



   3. 패치 완료후 제공된 복합기 드라이버 시디를 넣으신후 화면 진행에 따라 설치 진행하시면 됩니다.

   닫기

7. [케이스] 063 케이스 FDD(플로피 디스크 드라이브) 설치방법

   [유의점] 주의사항 꼭 숙지하시고 작업을 하시기 바랍니다.
   1. 본체를 개방하는 일은 PC를 능숙하게 다를 줄 아시는 분이 하셔야만 합니다. 경험이 없으신 경우 이 작업은 PC의 손상 및 고객님의 안전을 보장해 줄 수 없습니다. PC의 손상이 있는 경우 모든 책임은 고객님에게 있습니다. 이점 양해해 주시기 바랍니다.
   2. 손을 보호하기 위한 얇은 고무장갑을 끼셔야 합니다.(이유 : 면장갑 사용시 장갑의 실이 보드에 붙을 수 있습니다. 화재의 위험이 있습니다. )
   3. 고객님 PC를 개방하기전에 전원코드를 본체(파워서플라이)에서 빼주셔야 합니다.이때는 손에 물이 묻어 있으시면 안됩니다. 고무장갑을 끼고 빼주시기 바랍니다. (이유:신체 감전 및 잔류 전원으로 인한 손상을 막기위함입니다.)
   4. 본체 안의 부품은 매우 약하기 때문에 조그만 힘으로도 부러지거나, 손상될 수 있습니다.이점 유의하시기 바랍니다.
   5. 모든 작업을 마친 후 본체 전원을 켰을때 부팅이 되지 않거나, 전원이 안들어오면 바로 즉시 A/S 서비스 센터 1588-1118번으로 접수하시기 바랍니다.

   [FDD 장착방법]

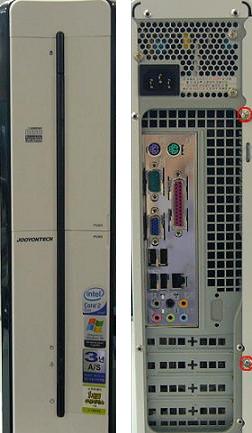

   1.케이스 뒷면 나사를 제거합니다.

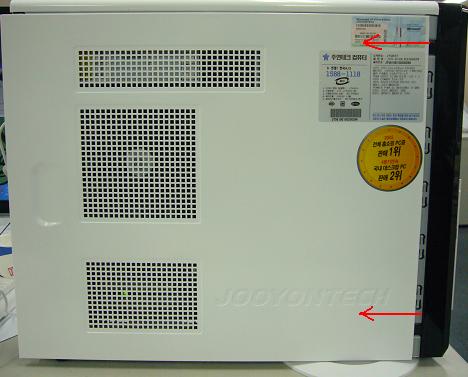

   2.케이스 덮개 부분을 화살표 방향으로 당겨줍니다.

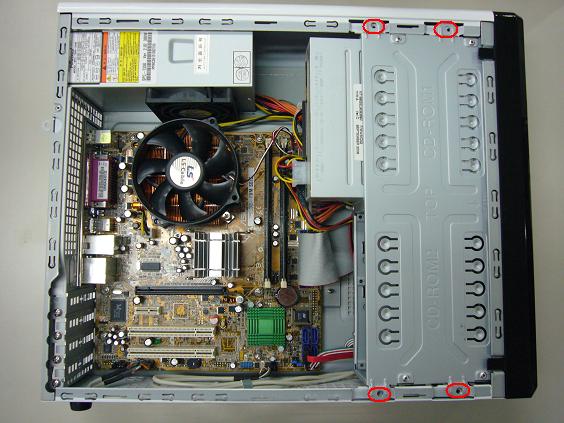

   3.동그라미 부분에 나사를 제거합니다.

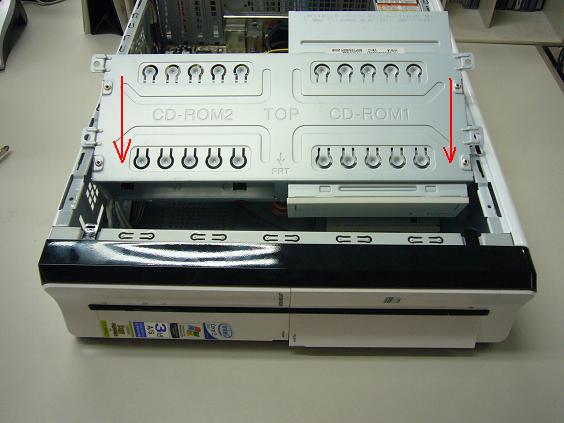

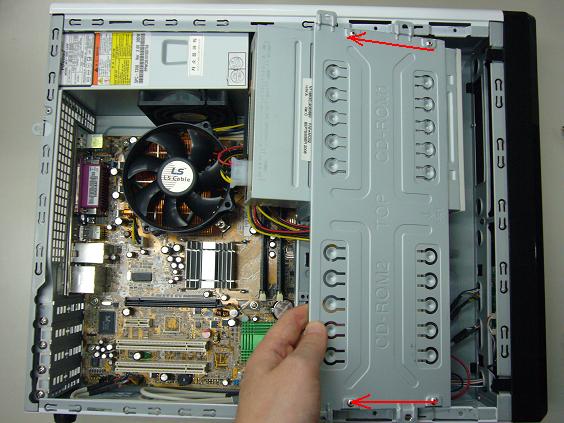

   4.화살표 방향으로 후면쪽을 살짝 들어 올린후 분리합니다.

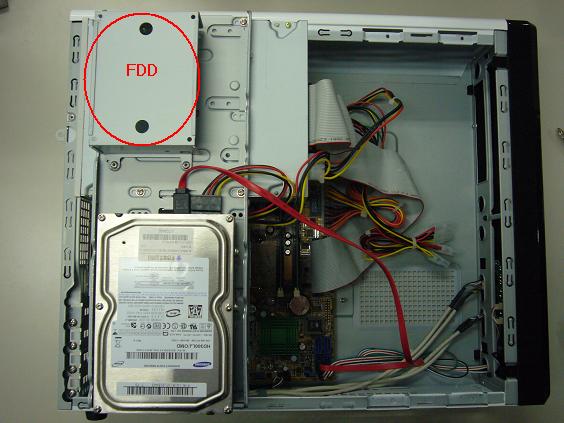

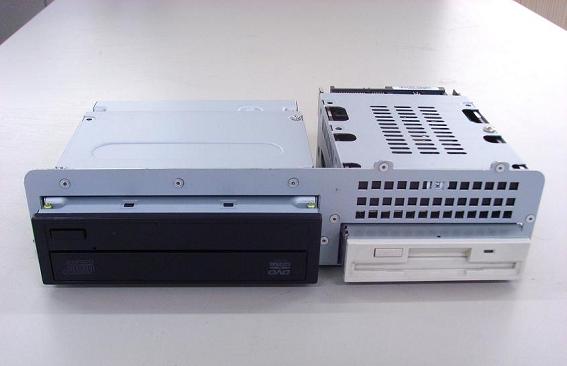

   5.플로피 디스크가 장착될 공간입니다.

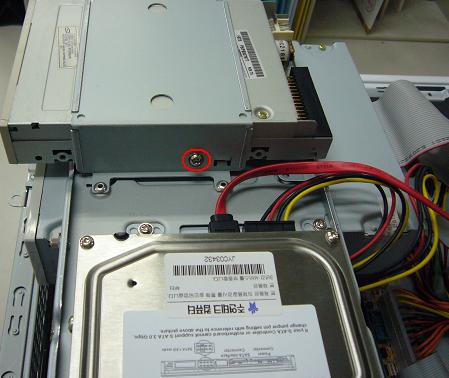

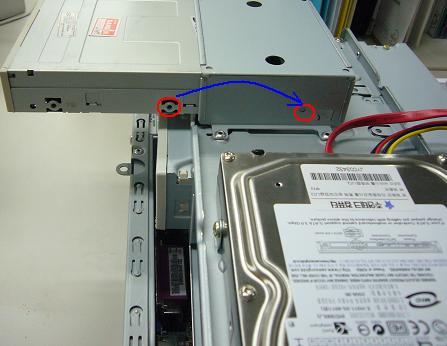

   6.가이드와 플로피 디스크를 홈에 맞춰 나사로 각각 고정합니다.

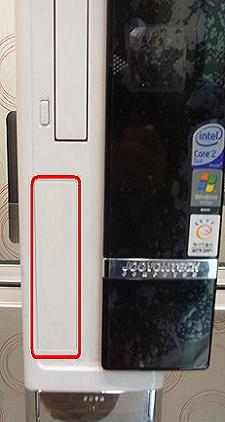

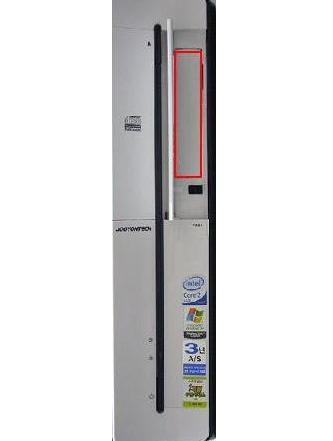

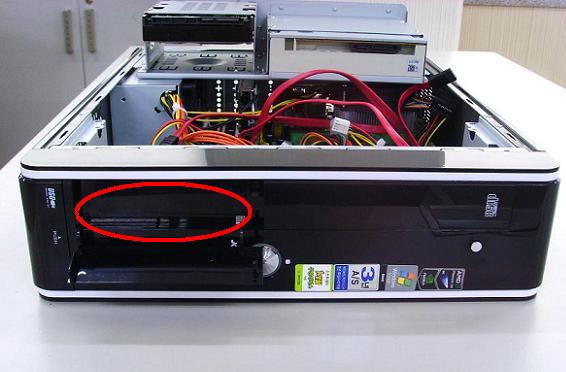

   7.플로피 디스크 전면 베젤부를 제거합니다.

   8. 플로피 디스크에 아래 그림 참고하셔서 전원, 데이터 케이블을 각각 연결합니다.


   9.메인보드를 보시면 하단 빨간색 슬롯부분 아래에 홈을 맞추어 데이터 케이블 연결합니다.
   아래 그림은 참고이며 메인보드 사양에 따라 위치는 다를 수 있습니다.

   10.분해한 역순으로 재조립을 진행합니다.

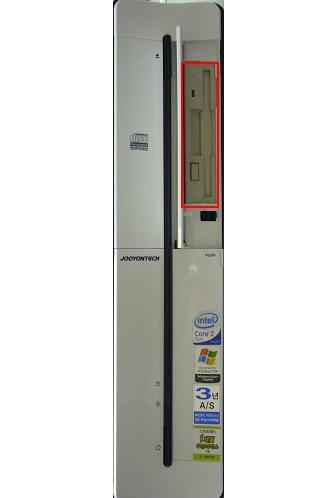

   11.플로피 디스크 설치 완료된 그림입니다.

   12.연결 상태 점검이 끝난후 아래 사항을 확인해 주시기 바랍니다.
   바이오스 버전에 따라 아래 3가지 경우의 설정 방법이 있습니다.
   CMOS 설정에서 플로피 디스크 드라이브 설정을 활성화 해주시기 바랍니다.
   AWARD 바이오스 경우.
   컴퓨터를 켜자마자 DEL키를 여러번 누릅니다.-> CMOS SETUP UTILITY 창이뜨면 ->STANDARD CMOS FEATURES 항목을 선택합니다.->Drive A 가1.44M , 3.5in 항목으로 되어져 있는지 확인을 해주시기 바랍니다.-> 만약설정이 1.44M , 3.5in로 되어 있지 않은 경우에는 Drive A 오른쪽옆 항목을 선택후 엔터를 누르면 1.44M ,3.5in 항목이 보일것입니다. 1.44M ,3.5in 선택후 엔터를 누르면 설정변경이 완료됩니다.

   설정 완료후 ESC키를 누른후 -> F10키를 누른후 Y키 입력후 엔터를 누르면 컴퓨터가 다시 시작합니다. -> 바탕화면이 나오면 A 드라이브 상태확인 해주시기 바랍니다.
   AMI 바이오스 경우 1.
   컴퓨터를 켜자마자 DEL(또는 F2)키를 여러번 누릅니다. -> CMOS SETUP 화면이 나오면 Advanced 항목선택 -> Diskette(Floppy ) Configuration 선택->

   Diskette controller를 Enable로 설정 , Floppy A 를 1.44MB로 설정 ,Diskette Write Protect 항목을 Enable에서 Disable로 변경합니다.->

   닫기

8. [노트북] 터치패드 사용 안함에 대한 설정 방법

   노트북을 사용 할 떄 USB마우스 장착 후 키보드 작동 시 터치패드 사용으로 불편할 수 있습니다.
   불편한 경우에 아래 설정을 통하여 USB마우스로 사용을 하고 터치패드의 마우스 기능을
   사용 중지 할 수 있습니다.

   [설정 방법]
   1. 모니터 왼쪽 하단의 시작 클릭 → 제어판 → (클래식 보기로 전환) 마우스 설정으로 이동

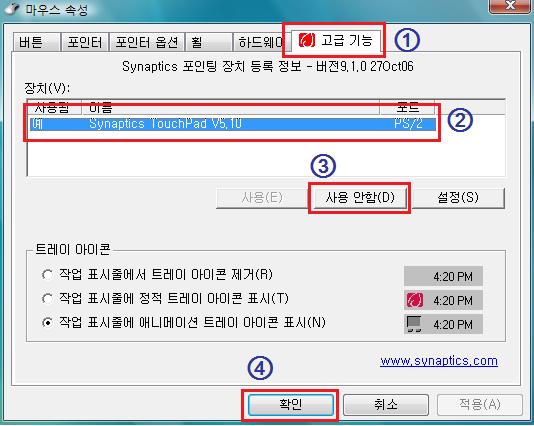

   2. 그림과 같이
   ① 고급 기능 클릭 → ② 장치(V)의 Synaptics TouchPad 선택 → ③ 의 사용 안함 클릭
   → ④ 확인을 눌러줍니다.



   이러한 설정 후 터치패드 사용을 안하도록 설정이 가능합니다.
   그림과 같은 고급 기능이 없는 경우에는 아래 터치패드 프로그램 설치 후 설정이 가능합니다.


   터치패드 프로그램 다운로드



   윈도우10 ☜ 클릭



   윈도우 XP, VISTA, 7 ☜ 클릭







   [프로그램 설치 방법]



   사용하고 계신 윈도우의 버전에 맞는 링크를 클릭합니다.



   다운로드 받은 압축 파일을 저장 후 압축 파일을 풀어줍니다.


   압축이 풀린 폴더에 들어가 setup.exe 파일을 실행하여 진행해주시면 됩니다.

   닫기

9. [케이스] DAOS22-ATX 케이스 FDD(플로피 디스크) 장착법

   [유의점] 주의사항 꼭 숙지하시고 작업을 하시기 바랍니다.
   1. 본체를 개방하는 일은 PC를 능숙하게 다를 줄 아시는 분이 하셔야만 합니다.
   경험이 없으신 경우 이 작업은 PC의 손상 및 고객님의 안전을 보장해 줄 수 없습니다.
   PC의 손상이 있는 경우 모든 책임은 고객님에게 있습니다. 이점 양해해 주시기 바랍니다.
   2. 손을 보호하기 위한 얇은 고무장갑을 끼셔야 합니다.
   (이유 : 면장갑 사용시 장갑의 실이 보드에 붙을 수 있습니다. 화재의 위험이 있습니다. )
   3. 고객님 PC를 개방하기전에 전원코드를 본체(파워서플라이)에서 빼주셔야 합니다.
   이때는 손에 물이 묻어 있으시면 안됩니다. 고무장갑을 끼고 빼주시기 바랍니다.
   (이유:신체 감전 및 잔류 전원으로 인한 손상을 막기위함입니다.)
   4. 본체 안의 부품은 매우 약하기 때문에 조그만 힘으로도 부러지거나, 손상될 수 있습니다.이점 유의하시기 바랍니다.
   5. 모든 작업을 마친 후 본체 전원을 켰을때 부팅이 되지 않거나, 전원이 안들어오면
   즉시 A/S 서비스 센터 1588-1118번으로 접수하시기 바랍니다.


   [FDD 장착방법]

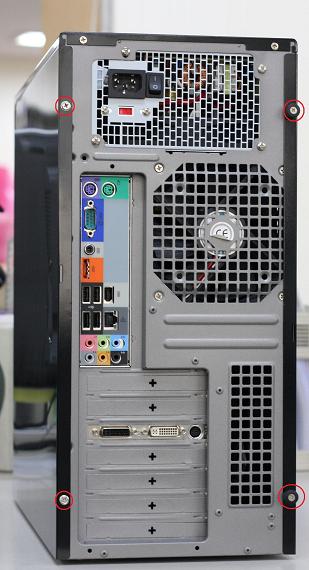

   1.케이스 후면 나사4개를 제거해주세요.

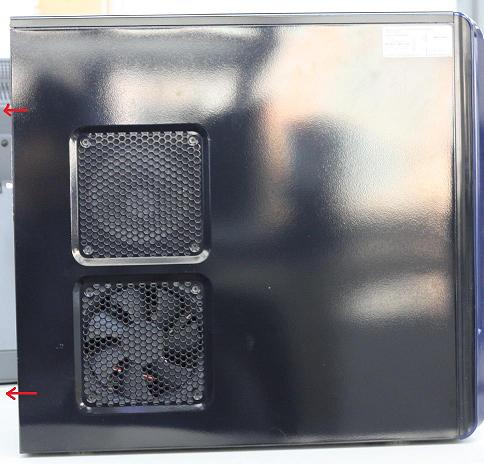

   2.케이스 덮개 부분을 화살표 방향으로 당겨줍니다.
   (케이스 반대편 역시 동일하게 덮게를 제거해주세요)

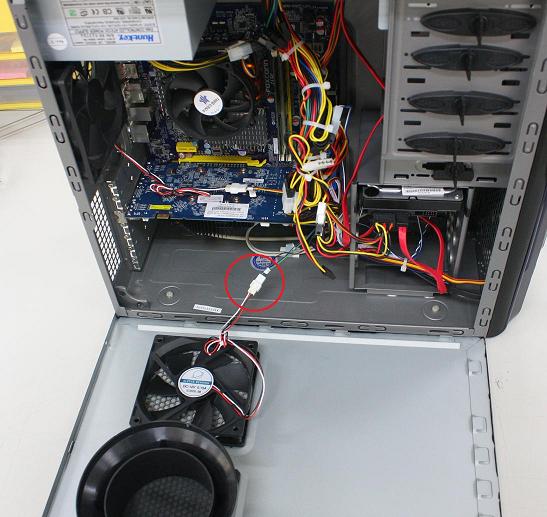

   3.동그라미 부분의 케이블을 제거해주세요.

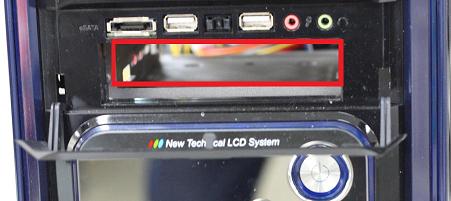

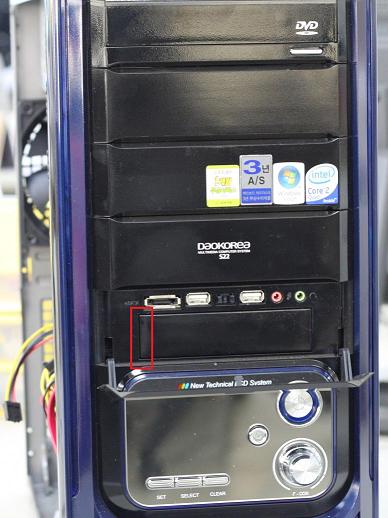

   4. 전면부에 붉게 표시된부분을 (-) 드라이버로 넣고 들어올리듯 빼주세요.

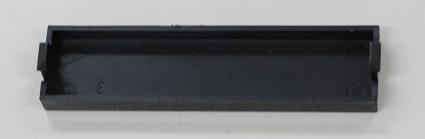

   아래그림은 덮게가 빠진 모습입니다.

   5.붉게 표시된부분의 철판을 빼주세요.

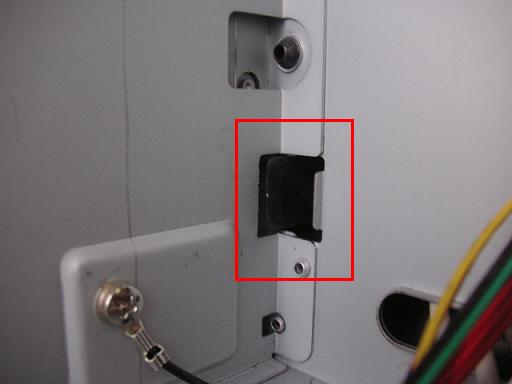

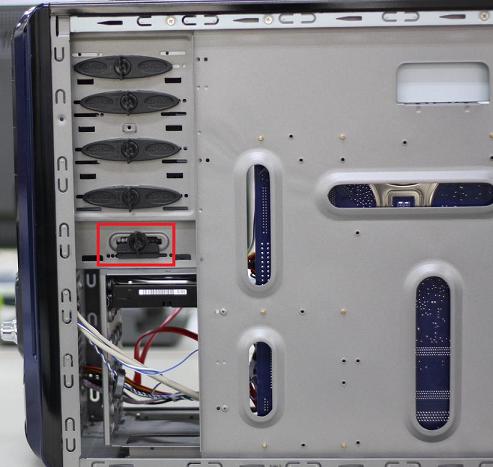

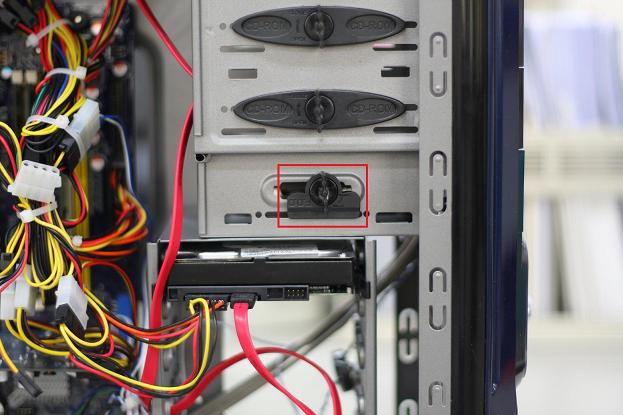

   6.붉게 표시된 레버를 돌리시면 장금장치가 분리됩니다.

   7.반대편 역시 동일하게 분리해주세요.

   8.플로피 디스크 전면 베젤부측에서 안쪽으로 밀어넣어주세요.

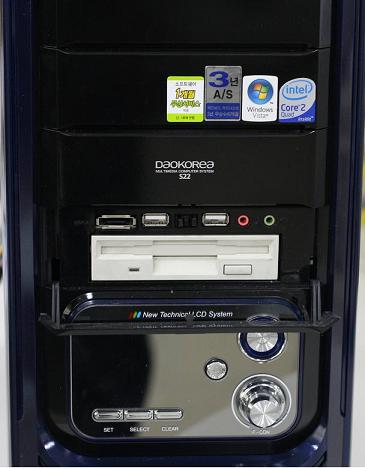

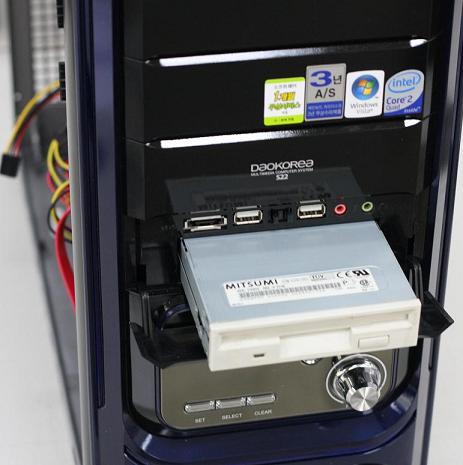

   9.모두 밀어넣은 모습입니다.
   (다시 잠금레버는 역순으로 맞쳐 장착해주세요.)

   10. 플로피 디스크에 아래 그림 참고하셔서 전원, 데이터 케이블을 각각 연결합니다.


   11.메인보드를 보시면 하단 빨간색 슬롯부분 아래에 홈을 맞추어 데이터 케이블 연결합니다.
   아래 그림은 참고이며 메인보드 사양에 따라 위치는 다를 수 있습니다.

   12.연결 상태 점검이 끝난후 아래 사항을 확인해 주시기 바랍니다.
   바이오스 버전에 따라 아래 3가지 경우의 설정 방법이 있습니다.
   CMOS 설정에서 플로피 디스크 드라이브 설정을 활성화 해주시기 바랍니다.
   AWARD 바이오스 경우.
   컴퓨터를 켜자마자 DEL키를 여러번 누릅니다.-> CMOS SETUP UTILITY 창이뜨면 ->STANDARD CMOS FEATURES 항목을 선택합니다.->Drive A 가1.44M , 3.5in 항목으로 되어져 있는지 확인을 해주시기 바랍니다.-> 만약설정이 1.44M , 3.5in로 되어 있지 않은 경우에는 Drive A 오른쪽옆 항목을 선택후 엔터를 누르면 1.44M ,3.5in 항목이 보일것입니다. 1.44M ,3.5in 선택후 엔터를 누르면 설정변경이 완료됩니다.

   설정 완료후 ESC키를 누른후 -> F10키를 누른후 Y키 입력후 엔터를 누르면 컴퓨터가 다시 시작합니다. -> 바탕화면이 나오면 A 드라이브 상태확인 해주시기 바랍니다.
   AMI 바이오스 경우 1.
   컴퓨터를 켜자마자 DEL(또는 F2)키를 여러번 누릅니다. -> CMOS SETUP 화면이 나오면 Advanced 항목선택 -> Diskette(Floppy ) Configuration 선택->


   닫기

10. [케이스] DAOS22-ATX 케이스 ODD(광 디스크) 장착법

    [유의점] 주의사항 꼭 숙지하시고 작업을 하시기 바랍니다.
    1. 본체를 개방하는 일은 PC를 능숙하게 다를 줄 아시는 분이 하셔야만 합니다.
    경험이 없으신 경우 이 작업은 PC의 손상 및 고객님의 안전을 보장해 줄 수 없습니다.
    PC의 손상이 있는 경우 모든 책임은 고객님에게 있습니다. 이점 양해해 주시기 바랍니다.
    2. 손을 보호하기 위한 얇은 고무장갑을 끼셔야 합니다.
    (이유 : 면장갑 사용시 장갑의 실이 보드에 붙을 수 있습니다. 화재의 위험이 있습니다. )
    3. 고객님 PC를 개방하기전에 전원코드를 본체(파워서플라이)에서 빼주셔야 합니다.
    이때는 손에 물이 묻어 있으시면 안됩니다. 고무장갑을 끼고 빼주시기 바랍니다.
    (이유:신체 감전 및 잔류 전원으로 인한 손상을 막기위함입니다.)
    4. 본체 안의 부품은 매우 약하기 때문에 조그만 힘으로도 부러지거나, 손상될 수 있습니다.이점 유의하시기 바랍니다.
    5. 모든 작업을 마친 후 본체 전원을 켰을때 부팅이 되지 않거나, 전원이 안들어오면
    즉시 A/S 서비스 센터 1588-1118번으로 접수하시기 바랍니다.

    [ODD 장착방법]
    1.케이스 후면 나사4개를 제거해주세요

    2.케이스 덮개 부분을 화살표 방향으로 당겨줍니다..
    (케이스 반대편 역시 동일하게 덮게를 제거해주세요)

    3.동그라미 부분의 케이블을 제거해주세요.

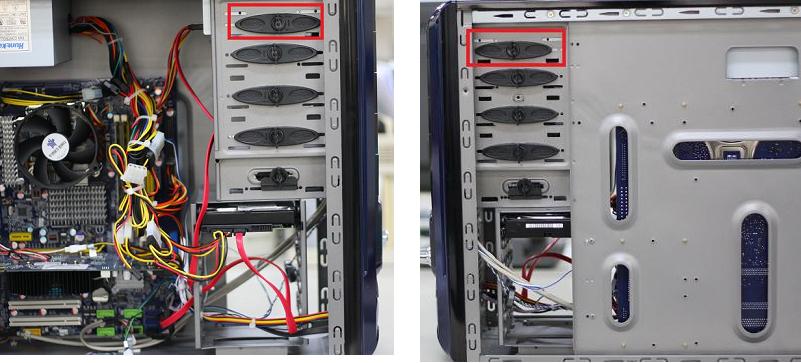

    4. 붉게 표시된 잠금레버를 풀어주세요.

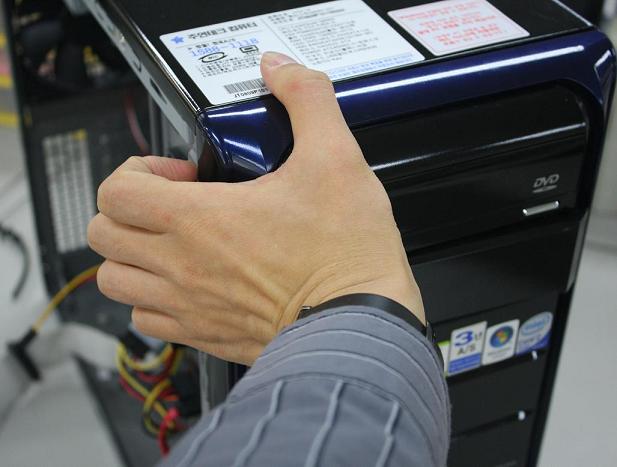

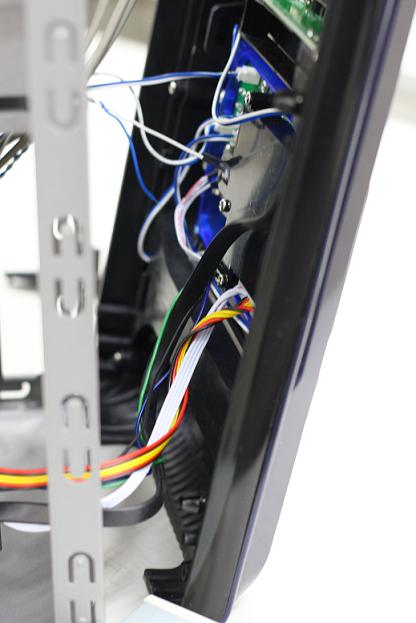

    5. 전면 배젤 상단부분을 아래 그림처럼 쥐어 잡고, 고객님 몸쪽 방향으로 빼주세요
    (주의: 전면케이스는 메인보드와 여러케이블이 연결되어 있어 무리한 힘을 주시면 안됩니다.

    (주의: 전면케이스는 메인보드와 여러케이블이 연결되어 있어 무리한 힘을 주시면 안됩니다.

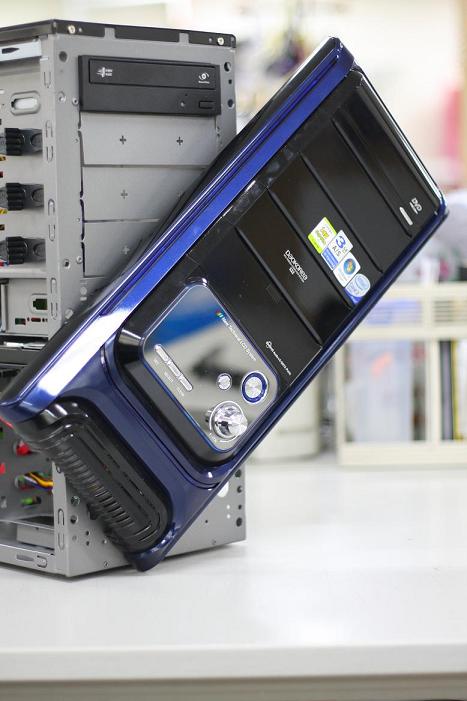

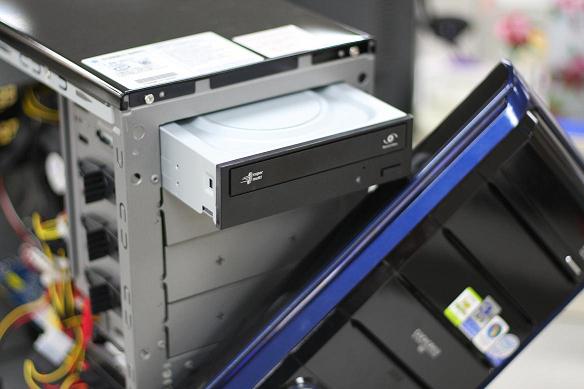

    6.전면 베젤부분 조심스럽게 우측으로 치우쳐 주신후 ODD를 넣어주세요.

    7. 완전히 넣은 모습입니다.
    (먼저잠금레버 잠궈주시고 전면 배젤은 역순으로 맞쳐 장착해주세요)

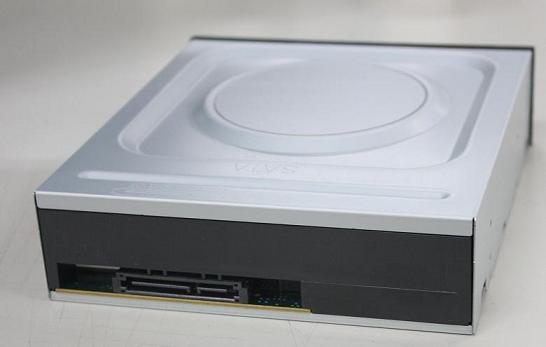

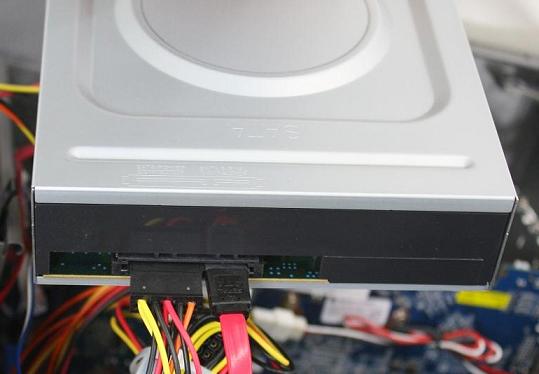

    7. 아래의 그림은 SATA ODD의 참조 그림 입니다.

    8. SATA 데이터 케이블과 전원 케이블을 연결해주세요.




    닫기

11. [케이스] 083 케이스 FDD(플로피 디스크 드라이브) 장착법

    [유의점] 주의사항 꼭 숙지하시고 작업을 하시기 바랍니다.

    1. 본체를 개방하는 일은 PC를 능숙하게 다를 줄 아시는 분이 하셔야만 합니다.
    경험이 없으신 경우 이 작업은 PC의 손상 및 고객님의 안전을 보장해 줄 수 없습니다.
    PC의 손상이 있는 경우 모든 책임은 고객님에게 있습니다.
    이점 양해해 주시기 바랍니다.

    2. 손을 보호하기 위한 얇은 정전기 방지 장갑을 끼셔야 합니다.
    (이유 : 면장갑 사용시 장갑의 실이 보드에 붙을 수 있습니다.화재의 위험이 있습니다.)

    3. 고객님 PC를 개방하기전에 전원코드를 본체(파워서플라이)에서 빼주셔야 합니다.
    이때는 손에 물이 묻어 있으시면 안됩니다. 정전기 방지 장갑을 끼고 빼주시기 바랍니다.
    (이유:신체 감전 및 잔류 전원으로 인한 손상을 막기위함입니다.)

    4. 본체 안의 부품은 매우 약하기 때문에 조그만 힘으로도 부러지거나, 손상될 수 있습니다.
    이점 유의하시기 바랍니다.
    5. 모든 작업을 마친 후 본체 전원을 켰을때 부팅이 되지 않거나,
    전원이 안들어오면 바로 즉시 A/S 서비스 1588-1118번으로 접수하시기 바랍니다.


    [FDD 장착방법]

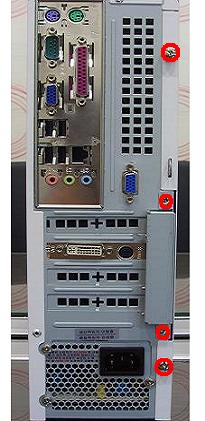

    1.케이스 뒷면 나사를 제거합니다.

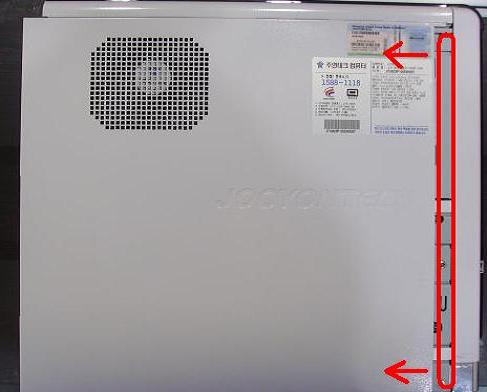

    2.케이스 덮개 부분을 화살표 방향으로 당겨줍니다.

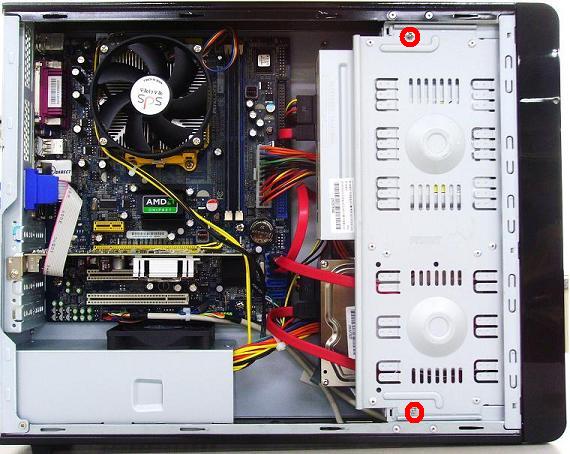

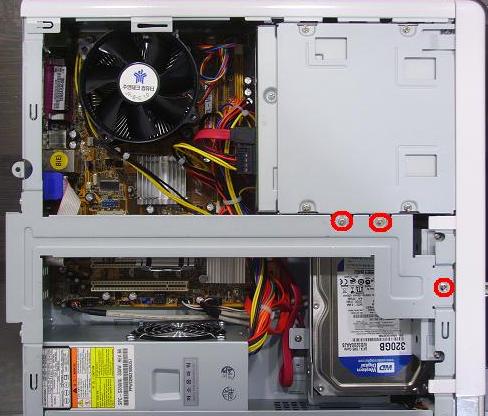

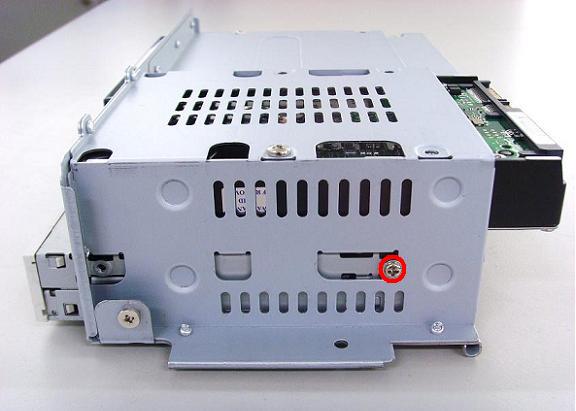

    3.동그라미 부분에 나사를 제거합니다.

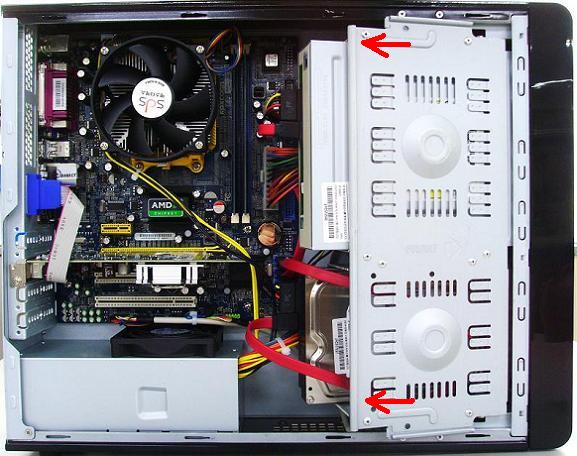

    4.화살표 방향으로 후면쪽을 살짝 들어 올린후 분리합니다.





    5.가이드 제거를 위해 데이터 및 전원 케이블을 분리 제거합니다.





    6.플로피 디스크가 장착될 공간입니다.





    7.가이드와 플로피 디스크를 홈에 맞춰 나사로 각각 고정합니다.





    8.가이드에 장착 완료된 모습니다.





    9.플로피 디스크 전면 베젤부를 제거합니다.





    10. 플로피 디스크에 아래 그림 참고하셔서 전원, 데이터 케이블을 각각 연결합니다.

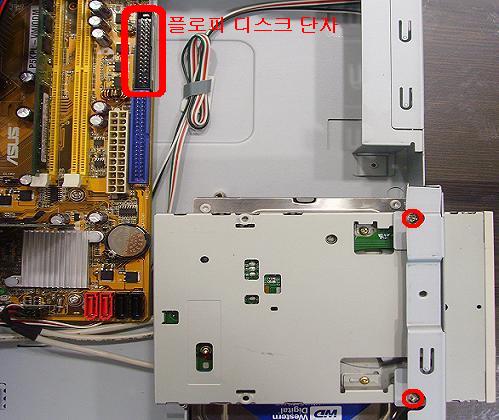

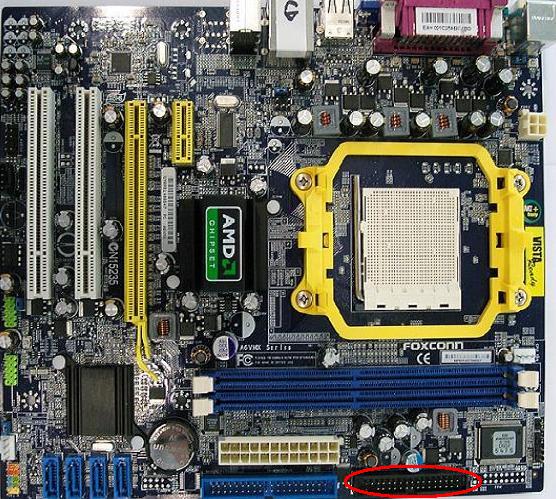

    11.메인보드를 보시면 하단 빨간색 슬롯부분 아래에 홈을 맞춰 데이터 케이블 연결합니다.

    아래 그림은 참고이며 메인보드 사양에 따라 위치는 다를 수 있습니다.





    12.분해한 역순으로 재조립을 진행합니다.

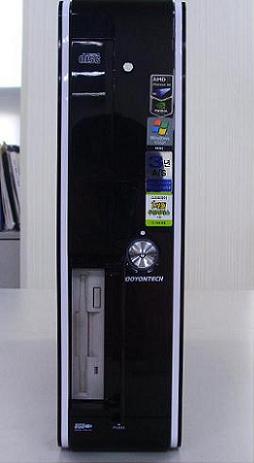

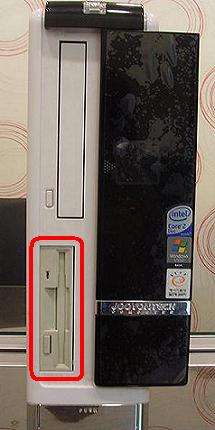

    13.플로피 디스크 설치 완료된 그림입니다.





    14.연결 상태 점검이 끝난후 아래 사항을 확인해 주시기 바랍니다.


    바이오스 버전에 따라 아래 3가지 경우의 설정 방법이 있습니다.

    CMOS 설정에서 플로피 디스크 드라이브 설정을 활성화 해주시기 바랍니다.

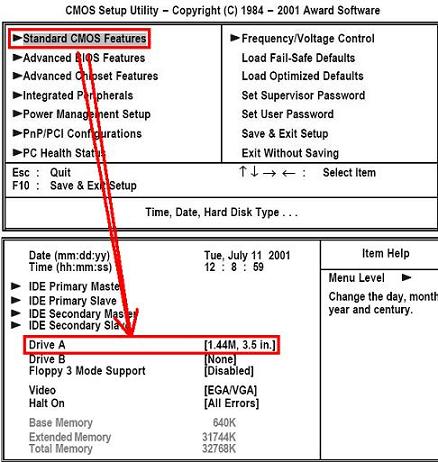

    AWARD 바이오스 경우.

    컴퓨터를 켜자마자 DEL키를 여러번 누릅니다.-> CMOS SETUP UTILITY 창이뜨면

    ->STANDARD CMOS FEATURES 항목을 선택합니다.->Drive A 가1.44M , 3.5in 항목으로

    되어져 있는지 확인을 해주시기 바랍니다.-> 만약설정이 1.44M , 3.5in로 되어 있지 않은

    경우에는 Drive A 오른쪽옆 항목을 선택후 엔터를 누르면 1.44M ,3.5in 항목이 보일

    것입니다. 1.44M ,3.5in 선택후 엔터를 누르면 설정변경이 완료됩니다.



    설정 완료후 ESC키를 누른후 -> F10키를 누른후 Y키 입력후 엔터를 누르면 컴퓨터가 다시 시작합니다.

    -> 바탕화면이 나오면 A 드라이브 상태확인 해주시기

    닫기

12. [케이스] 083 케이스 HDD(하드디스크 드라이브) 추가 장착법

    [유의점] 주의사항 꼭 숙지하시고 작업을 하시기 바랍니다.

    1. 본체를 개방하는 일은 PC를 능숙하게 다를 줄 아시는 분이 하셔야만 합니다.
    경험이 없으신 경우 이 작업은 PC의 손상 및 고객님의 안전을 보장해 줄 수 없습니다.
    PC의 손상이 있는 경우 모든 책임은 고객님에게 있습니다.
    이점 양해해 주시기 바랍니다.

    2. 손을 보호하기 위한 얇은 정전기 방지 장갑을 끼셔야 합니다.
    (이유 : 면장갑 사용시 장갑의 실이 보드에 붙을 수 있습니다.화재의 위험이 있습니다.)

    3. 고객님 PC를 개방하기전에 전원코드를 본체(파워서플라이)에서 빼주셔야 합니다.
    이때는 손에 물이 묻어 있으시면 안됩니다. 정전기 방지 장갑을 끼고 빼주시기 바랍니다.
    (이유:신체 감전 및 잔류 전원으로 인한 손상을 막기위함입니다.)

    4. 본체 안의 부품은 매우 약하기 때문에 조그만 힘으로도 부러지거나, 손상될 수 있습니다.
    이점 유의하시기 바랍니다.

    5. 모든 작업을 마친 후 본체 전원을 켰을때 부팅이 되지 않거나,
    전원이 안들어오면 바로 즉시 A/S 서비스 1588-1118번으로 접수하시기 바랍니다.


    [HDD 장착방법]

    1. 케이스 뒷면 나사를 제거합니다.





    2.케이스 덮개 부분을 화살표 방향으로 당겨줍니다.





    3. 동그라미 부분에 나사를  제거합니다.

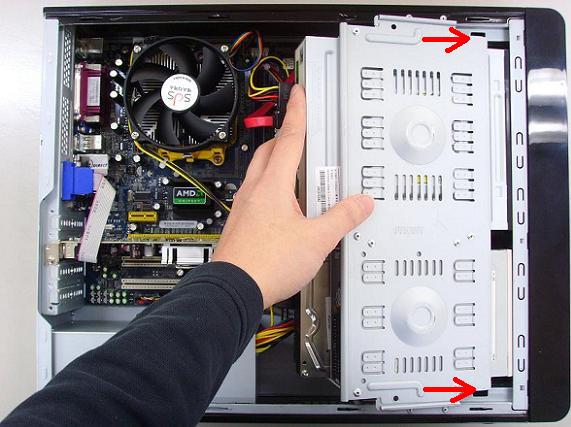

    4. 화살표 방향으로 후면쪽을 살짝 들어 올린후 분리합니다.





    5. 가이드 제거를 위해 데이터 및 전원 케이블을 분리 제거합니다.

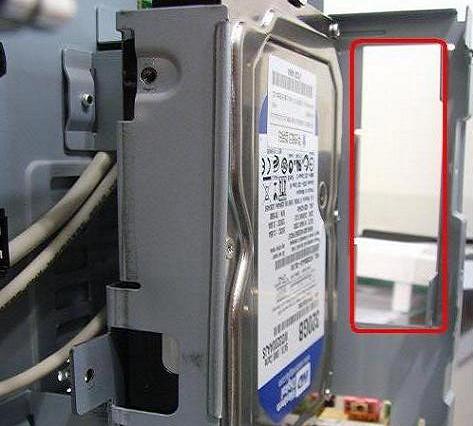

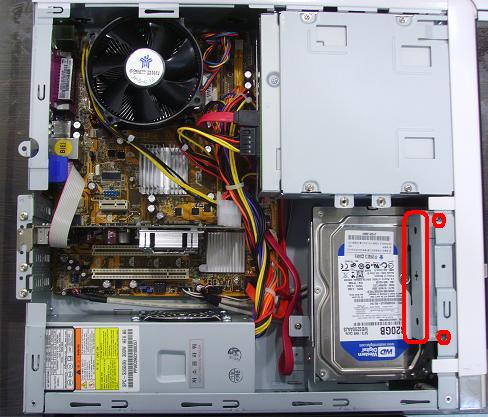

    6. 하드디스크가 추가 장착될 공간입니다.

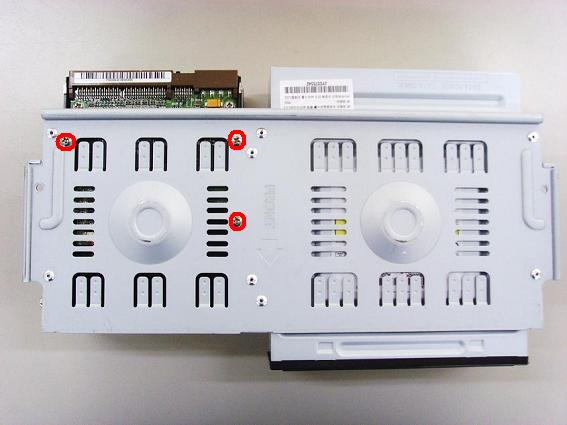

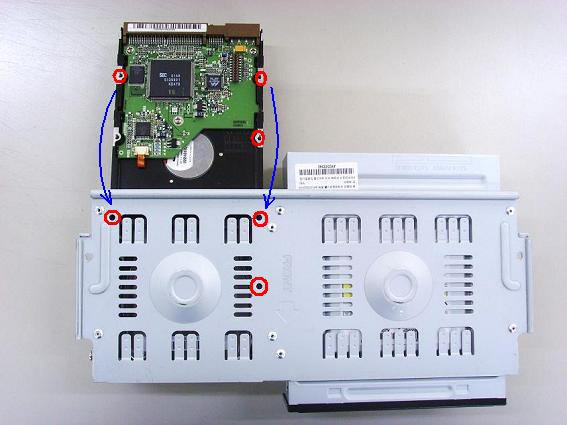

    7. 가이드와 하드 디스크를 홈에 맞춰 나사로 각각 고정합니다.

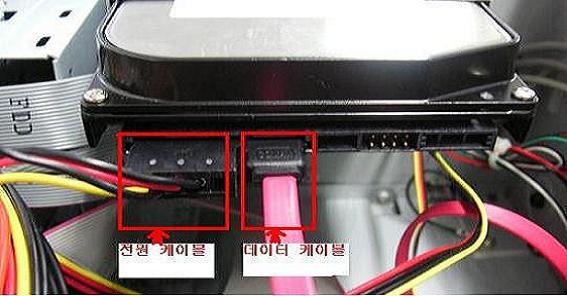

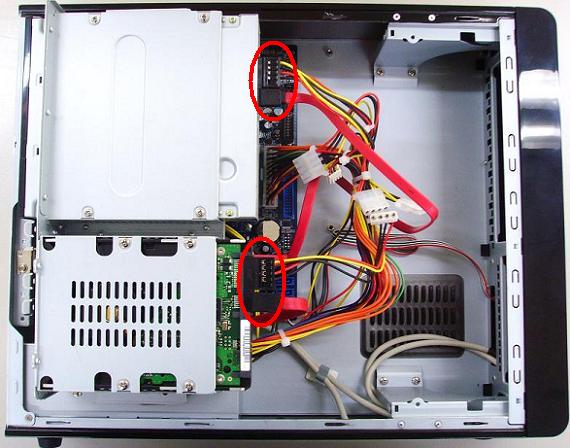

    8. 장착 완료후 전원공급장치에 있는 전원 케이블과 데이터 케이블을 각각 연결합니다.

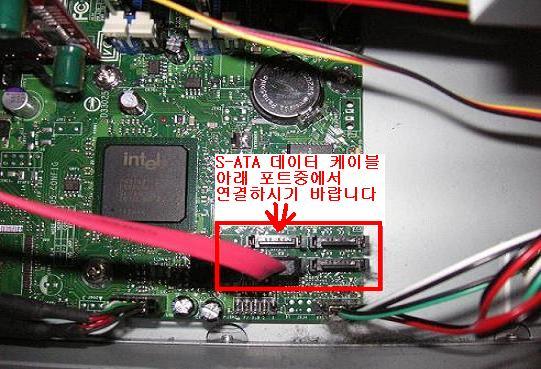

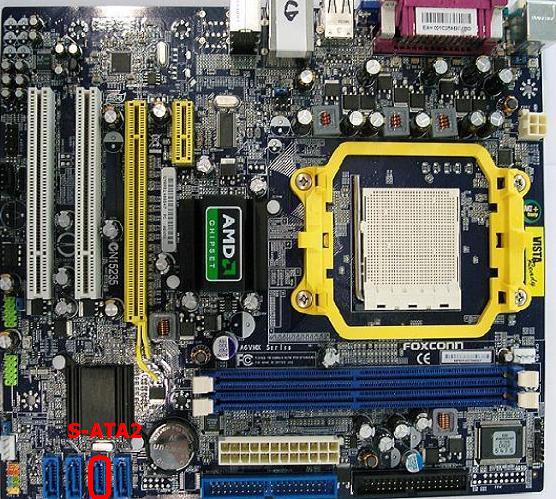

    9. 메인보드 하단 S-ATA2 포트에 홈을 맞춰 데이터 케이블 연결합니다.

    아래 그림은 참고이며 메인보드 사양에 따라 위치는 다를 수 있습니다.





    10. 분해한 역순으로 재조립을 진행합니다.





    하드디스크를 윈도우 상에서 인식하기 위해서는

    아래 방법으로 파티션 설정후 포맷을 진행해 주셔야 정상 사용이 가능합니다.

    윈도우 XP 기준이며, 비스타의 경우 일부 내용이 상이할 수 있지만 방법은 동일합니다.

    (1) 시작 ->제어판 ->성능 및 유지관리 ->관리 도구 ->컴퓨터 관리를 클릭합니다.

    (2) 저장소 클릭 ->디스크 관리를 누릅니다.

    (3) 할당되지 않음이라고 설정된 디스크 선택후 마우스 오른쪽 버튼을 눌러서 새 파티션을 누릅니다.

    (4) 파티션 만들기 마법사가 나오면 다음을 누릅니다.

    (5) 주파티션에 선택이 되어있으면 확장 파티션 선택후 다음을 누릅니다.

    (6) 파티션 지정 크기가 나오면 그냥  다음 누릅니다.

    (7) 드라이브 문자 할당을 한 후 다음을 누릅니다.

    (8) 파일 시스템을 NTFS로 설치한 후 다음을 누릅니다.

    (9) 마침을 누르면 파티션이 나눠지면서 포맷이 이루어 집니다.

    파티션을 여러개 나눌 경우 같은 방법으로 진행하시면 됩니다.

    닫기

13. [케이스] 081 케이스 FDD(플로피 디스크 드라이브) 장착법

    [유의점] 주의사항 꼭 숙지하시고 작업을 하시기 바랍니다.

    1. 본체를 개방하는 일은 PC를 능숙하게 다를 줄 아시는 분이 하셔야만 합니다.
    경험이 없으신 경우 이 작업은 PC의 손상 및 고객님의 안전을 보장해 줄 수 없습니다.
    PC의 손상이 있는 경우 모든 책임은 고객님에게 있습니다.
    이점 양해해 주시기 바랍니다.

    2. 손을 보호하기 위한 얇은 정전기 방지 장갑을 끼셔야 합니다.
    (이유 : 면장갑 사용시 장갑의 실이 보드에 붙을 수 있습니다.화재의 위험이 있습니다.)

    3. 고객님 PC를 개방하기전에 전원코드를 본체(파워서플라이)에서 빼주셔야 합니다.
    이때는 손에 물이 묻어 있으시면 안됩니다.
    정전기 방지 장갑을 끼고 빼주시기 바랍니다.
    (이유:신체 감전 및 잔류 전원으로 인한 손상을 막기위함입니다.)

    4. 본체 안의 부품은 매우 약하기 때문에 조그만 힘으로도 부러지거나, 손상될 수 있습니다.
    이점 유의하시기 바랍니다.

    5. 모든 작업을 마친 후 본체 전원을 켰을때 부팅이 되지 않거나,
    전원이 안들어오면 바로 즉시 A/S 서비스 1588-1118번으로 접수하시기 바랍니다.


    [FDD 장착방법]


    1.케이스 뒷면에 있는 총 4개의 나사를 제거합니다.





    2.케이스 덮개 부분을 화살표 방향으로 당겨 분리합니다.





    3.고정된 나사를 제거 후 케이스 옆면 가이드를 분리합니다.





    4.동그라미 부분에 있는 나사를 제거 후 가이드를 분리합니다.





    5.플로피 디스크가 장착될 공간입니다.





    6.플로피 디스크 전면 베젤부를 제거합니다.





    7.플로피 디스크 데이터 케이블 연결을 위해서 고정된 ODD 장치 가이드를 분리합니다.

    아래 그림처럼 화살표 방향으로 이동시켜 홈에 맞춰서 분리하시면 됩니다.





    8.가이드에 플로피 디스크를 홈에 맞춰 나사로 각각 고정합니다.

    메인보드에 위치한 플로피 디스크 단자에 데이터 케이블 연결합니다.





    9.플로피 디스크에 아래 그림 참고하셔서 데이터, 전원 케이블을 각각 연결합니다.







    10.분해한 역순으로 재조립을 진행하면, 플로피 디스크 설치가 완료됩니다.





    11.연결 상태 점검이 끝난후 아래 사항을 확인해 주시기 바랍니다.

    바이오스 버전에 따라 아래 3가지 경우의 설정 방법이 있습니다.

    CMOS 설정에서 플로피 디스크 드라이브 설정을 활성화 해주시기 바랍니다.


    AWARD 바이오스 경우.

    컴퓨터를 켜자마자 DEL키를 톡~톡 여러번 누릅니다.-> CMOS SETUP UTILITY 창이뜨면

    ->STANDARD CMOS FEATURES 항목을 선택합니다.->Drive A 가 1.44M , 3.5in 항목으로

    되어져 있는지 확인을 해주시기 바랍니다.-> 만약 설정이 1.44M , 3.5in로 되어 있지 않은 경우

    Drive A 오른쪽옆 항목을 선택후 엔터를 누르면 1.44M ,3.5in 항목이 보일 것입니다.

    1.44M ,3.5in 선택후 엔터를 누르면 설정 변경이 완료됩니다.



    설정 완료후 ESC키를 누른후 -> F10키를 누른후 Y키 입력후 엔터를 누르면 컴퓨터가 다시 시작합니다.

    -> 바탕화면이 나오면 A 드라이브 상태확인 해주시기 바랍니다.


    AMI 바이오스 경우 1.

    컴퓨터를 켜자마자 DEL(또는 F2)키를 톡~톡 여러번 누릅니다. -> CMOS SETUP 화면이 나오면

    Advanced 항목선택 -> Diskette(Floppy ) Configuration 선택->


    닫기

14. [넷북] 블루아이(JM101W) 무선랜 및 웹캠 켜고 끄기

    [적용대상]
    블루아이 JM101W

    [문제점]
    내장된 웹캠과 무선 랜카드를 켜고 끄는 방법

    [해결방법]
    블루아이 넷북 사용시 베터리 절감을 위해 항시 켜둘 필요가 없는 무선랜과 내장 웹캠을 켜고 끌 수 있게 설계되어 있습니다.

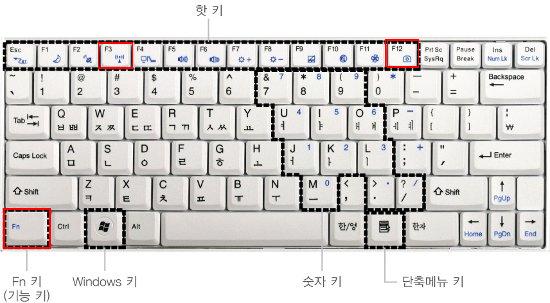

    이 기능은 키보드의 기능키(Fn키)를 누른 상태에서 상단의 F1~F12사이의 기능키를 눌러줌으로서 켜고 끌 수 있게 되어있습니다.

    * 웹캠 켜기
    웹캠은 인터넷 화상채팅시에 주로 사용합니다.
    웹캠을 지원하는 소프트웨어는 많이 있으나 주로 MSN 메신저나 네이트온 메신저를 많이 사용합니다.
    만약 화상채팅을 하려고 해당 메신저에서 웹캠 세팅을 할때 웹캠이 켜지지 않았거나 없다는 메시지가
    나온다면 Fn키와 F12키를 눌러서 활성화 시키시면 됩니다.
    다시 Fn키와 F12키를 눌러주시면 웹캠이 비활성화 됩니다.

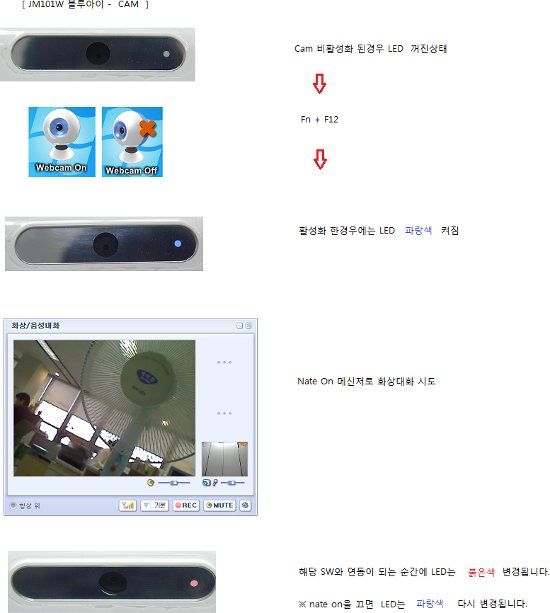

    위 그림의 설명과 같이 꺼져있을때는 화면 상단의 웹캠에 불이 들어오지 않습니다.
    그냥 켜져있고 사용은 되지 않는다면 파란 불이 들어와 있는 상태가 됩니다.
    이 상태로 베터리를 사용하시면 사용시간이 줄어들 수 있으니 사용하지 않는다면 끄시기 바랍니다.
    사용중인 경우에는 붉은 불이 들어오는 상태가 됩니다.

    * 무선랜 켜기
    Fn키와 F3를 한번 누르면 무선랜이 활성화 됩니다.
    다시 Fn키와 F3키를 한번 더 누르면 무선랜이 비횔성화 됩니다.



    켜지고 꺼진 상태는 화면 하단 오른쪽에 있는 위 그림의 아이콘의 상태를 보고 파악할 수 있습니다. 붉은 X표가 쳐져 있다면 꺼진 상태입니다.
    무선랜이 잡히는 지역에서 무선랜이 동작하지 않는다면 위 기능을 이용하셔서 무선랜을 켠 후 사용해보시기 바랍니다.

    * 주 의 사 항 *
    만약 위의 기능이 동작하지 않는다면 드라이버 설치가 제대로 되어있지 않거나 손상된 경우입니다.
    아래의 온라인 드라이버 설치를 통해 드라이버를 다시 설치해보신 후 사용하시기 바랍니다.

    온라인 드라이버 설치 바로가기


    닫기

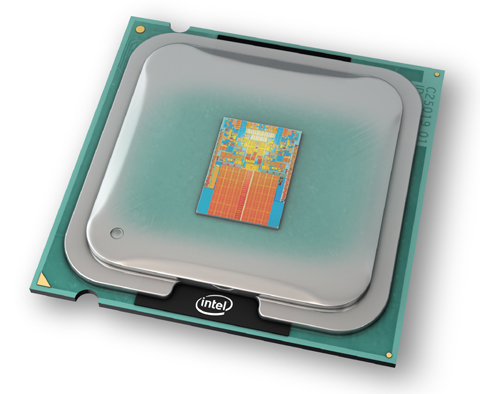

15. [하드웨어] 펜린(Penryn) CPU란 무엇인가?



    1. 펜린은 무엇인가?










    펜린이라는 말은 반도체의 제조 공정을 의미합니다. 즉 CPU 를 만드는 기술이라고 이해하시면 됩니다.
    반도체를 제조할 때, 그 공정이 세밀해지면 보다 낮은 전력으로 높은 성능을 낼 수 있고, 온도상승도
    막을 수 있습니다.
    기존의 콘로 계열의 코어2 시리즈는 65nm(나노미터 : 10억 분의 1미터) 공정으로 제조 되었습니다.
    구입하신 e3200 또는 e3300 CPU 는 펜린(Penryn) 계열의 코어2 시리즈 제품으로서, 이보다도 더 정교한 45nm 공정으로 만들어졌습니다.
    즉 해당 e3200 또는 e3300 CPU 45 나노 공정의 펜린 기술을 이용해서 생산이 되었기 때문에 펜린 CPU 라고 통칭해서 부릅니다.


    2. 울프데일은 무엇인가?













    울프데일은 펜린기술로 만들어진 CPU 중에서 듀얼 코어 CPU 의 코드 네임입니다.

    쿼드코어 CPU는 요크필드 라고 부릅니다.

    그리고 듀얼 코어 CPU 즉 코어2듀오 울프데일은 세가지 종류로 나뉘어 집니다.

    가. 고가형 울프데일 -> E8000 시리즈 및 E7000 시리즈
    나. 보급형 울프데일 -> E6000 시리즈 및 E5000 시리즈
    다. 실속형 울프데일 -> 셀러론 울프데일 이라고 불리우는 E3000 시리즈

    즉, 고객님께서 문의하신 E3200 또는 E3300 CPU 는 펜린 공정이 적용된 CPU 중에서
    듀얼 코어 CPU에 속하는 코어2듀오 울프데일 E3200 또는 E3300 으로 보시면 됩니다.
    그래서 방송중에 펜린, 또는 울프데일 이라는 말을 언급하는 이유 입니다.


    감사합니다.

    닫기
